霍爾器件是一種采用半導體材料制成的磁電轉換器件。如果在輸入端通入控制電流IC，當有一磁場B穿過該器件感磁面，則在輸出端出現霍爾電勢VH?；魻栯娏鱾鞲衅魇前凑栈魻栃?yīng)原理制成，即在載流導體周圍產生一正比于該電流的磁場，而霍爾器件則用來測量這一磁場。因此，使電流的非接觸測量成為可能。通過測量霍爾電勢的大小間接測量載流導體電流的大小。因此，霍爾電流傳感器經過了電－磁－電的絕緣隔離轉換?；魻栯娏鱾鞲衅鲝V泛應用在變頻調速裝置、逆變裝置、UPS電源、通信電源、新能源汽車、電網監測等需要隔離檢測電流的設施中。目前霍爾電流傳感器已被越來越多的人認識并且使用。

        霍爾電流傳感器有兩種工作原理，即開環式工作原理和閉環式工作原理。開環的霍爾電流傳感器采用的是霍爾直放式原理，閉環的霍爾電流傳感器采用的是磁平衡原理。一般開環的適用于大電流監測，閉環適用于小電流監測。閉環的在響應時間跟精度上要比開環的好很多。

        開環霍爾電流傳感器原理，原邊電流流過導體產生的磁場聚集在磁環內，這一磁場的大小與流過導體的電流成正比，通過磁環氣隙中霍爾元件進行測量并放大輸出，其輸出電壓精確的反映原邊電流。

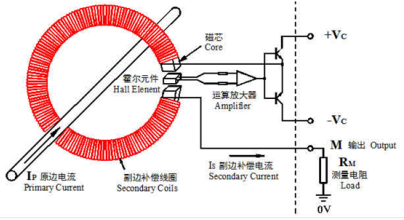

        閉環霍爾電流傳感器基于磁平衡式霍爾原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

       霍爾電流傳感器一般有輸出零位和滿程兩個重要的參數，由于工藝特點，這兩個參數會有一定誤差，特別是在追求高精度的要求下，無法滿足使用要求，需要對這兩個參數進行調整。    傳統調整方法有兩種：一是在電路上安裝電位器調整，這種方法的長期穩定性較差，特別是在一些惡劣的使用場合下無法正常使用；另外一種方法是采用人工調試，手動更換電阻，這種方法效率低下，且容易出現人為錯誤。

       目前國外在霍爾電流傳感器領域普遍采用激光調阻工藝進行調整，此方法調整結果精度高，速度快，自動化程度高，穩定可靠。

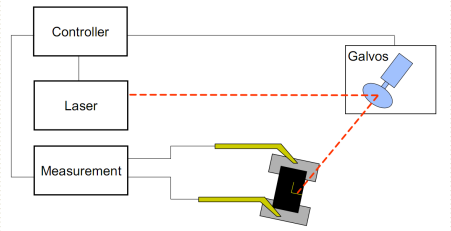

       在霍爾電流傳感器中安裝幾只激光可調電阻，利用激光調整電阻變化使霍爾傳感器的輸出信號也產生變化，同時實時監測電路測量輸出結果，達到目標值即停止。
